Профессиональная PC-USB цветомузыка своими руками!

Страница: 1

Сообщений 1 страница 16 из 16

1

  • Автор: Pl@yer
  • Hawkadmin
  • Pl@yer
  • Откуда: Столица
  • Зарегистрирован: Суббота, 26 января, 2008г.
  • Приглашений: 0
  • Сообщений: 1244
  • Уважение: +51
  • Позитив: +100
  • Пол: Мужской
  • Провел на форуме:
    8 дней 12 часов
  • Последний визит:
    Среда, 5 ноября, 2014г. 01:26:29

Предистория:

Давно хотел сделать что то для моей комнаты, не уступающее по зрелищности ночным клубам) Особенно это желание усилилось после простмотра фоток сделанных во время Z-18 :=)
Хотелось что то не особенно сложное, но с управлением от ПК.

Проект:

Сначала задумывалось использовать LPT порт для управления, благо есть исходники и программы для этого (вспоминаем плагин для Wimamp светодиодной цветомузыки LPT).

Однако в этом способе имеется несколько подводных камней:
1) Нужен драйвер для прямого доступа к портам (на Windows 2000/XP/Vista/7). Ладно - он есть: Give_IO.sys.
2) У меня не оказалось LPT на мат. плате. Вот это и послужило отказом от этой идеи...

Примерно в тоже время один хороший человек (Radan) разработал устройство-медальен на AТMega 8. Он представлял собой 18 канальную USB (!) цветомузыку.
Программа под Windows также была выложена, да еще и исходники ко всему этому.
Вот она основа для проекта)

Составление:
Что же мне нужно было для реализации (блок схема):
1) Блок питания основной.
2) БП для лазеров.
3) USB MK плата управления.
4) Свет - 12 каналов LED (6 цветов х 2).
5) Лазерный спирограф (2 лазера и 3 движка).
6) Стробоскоп (ИФК-120, как здесь: Стробоскоп с управлением от...)
7) Генератор дыма (не доделал)
8) Генератор огня (не доделал)
9) Управление с пульта (за основу взял: Управляемые розетки)

Как это выглядит в сборе:

0

2

  • Автор: Pl@yer
  • Hawkadmin
  • Pl@yer
  • Откуда: Столица
  • Зарегистрирован: Суббота, 26 января, 2008г.
  • Приглашений: 0
  • Сообщений: 1244
  • Уважение: +51
  • Позитив: +100
  • Пол: Мужской
  • Провел на форуме:
    8 дней 12 часов
  • Последний визит:
    Среда, 5 ноября, 2014г. 01:26:29

1) Блок питания основной

Трансформатор нужен на 15-24В. 1А. 7812 обязательно на радиатор!

0

3

  • Автор: Pl@yer
  • Hawkadmin
  • Pl@yer
  • Откуда: Столица
  • Зарегистрирован: Суббота, 26 января, 2008г.
  • Приглашений: 0
  • Сообщений: 1244
  • Уважение: +51
  • Позитив: +100
  • Пол: Мужской
  • Провел на форуме:
    8 дней 12 часов
  • Последний визит:
    Среда, 5 ноября, 2014г. 01:26:29

2) БП для лазеров.

0

4

  • Автор: Pl@yer
  • Hawkadmin
  • Pl@yer
  • Откуда: Столица
  • Зарегистрирован: Суббота, 26 января, 2008г.
  • Приглашений: 0
  • Сообщений: 1244
  • Уважение: +51
  • Позитив: +100
  • Пол: Мужской
  • Провел на форуме:
    8 дней 12 часов
  • Последний визит:
    Среда, 5 ноября, 2014г. 01:26:29

Продолжение позже.

0

5

  • Автор: radan
  • Участник
  • Зарегистрирован: Понедельник, 7 февраля, 2011г.
  • Приглашений: 0
  • Сообщений: 1
  • Уважение: 0
  • Позитив: 0
  • Провел на форуме:
    7 минут
  • Последний визит:
    Четверг, 29 сентября, 2011г. 21:17:53
Pl@yer написал(а):

Продолжение позже.

Хочу продолжения, даже требую!
На моей страничке даже можно - http://bascom.at.ua/publ/cvetomuzykalny … e/1-1-0-40

Хороший человек.

0

6

  • Автор: Pl@yer
  • Hawkadmin
  • Pl@yer
  • Откуда: Столица
  • Зарегистрирован: Суббота, 26 января, 2008г.
  • Приглашений: 0
  • Сообщений: 1244
  • Уважение: +51
  • Позитив: +100
  • Пол: Мужской
  • Провел на форуме:
    8 дней 12 часов
  • Последний визит:
    Среда, 5 ноября, 2014г. 01:26:29

Сейчас по времени накладки)
Допишу статью в течении недели-двух (постараюсь). И сделаю копипаст к Вам на форум.

Как нашли этот форум? Интересно просто.)

П.С. Все будет так же, исходники и т.п. будут лежать открыто.
П.П.С. Кстати этот проект назвал White Butterfly в честь моей кошки)

0

7

  • Автор: fixemma
  • Участник
  • Зарегистрирован: Пятница, 8 апреля, 2011г.
  • Приглашений: 0
  • Сообщений: 3
  • Уважение: 0
  • Позитив: 0
  • Провел на форуме:
    16 минут
  • Последний визит:
    Пятница, 8 апреля, 2011г. 13:16:20

А схема будет?

0

8

  • Автор: Pl@yer
  • Hawkadmin
  • Pl@yer
  • Откуда: Столица
  • Зарегистрирован: Суббота, 26 января, 2008г.
  • Приглашений: 0
  • Сообщений: 1244
  • Уважение: +51
  • Позитив: +100
  • Пол: Мужской
  • Провел на форуме:
    8 дней 12 часов
  • Последний визит:
    Среда, 5 ноября, 2014г. 01:26:29

будет) просто сейчас завал по сессии))

0

9

  • Автор: mair777
  • Участник
  • Зарегистрирован: Воскресенье, 7 августа, 2011г.
  • Приглашений: 0
  • Сообщений: 2
  • Уважение: 0
  • Позитив: 0
  • Провел на форуме:
    11 минут
  • Последний визит:
    Понедельник, 4 июня, 2012г. 17:05:13

Когда будет продолжение...?

0

10

  • Автор: Pl@yer
  • Hawkadmin
  • Pl@yer
  • Откуда: Столица
  • Зарегистрирован: Суббота, 26 января, 2008г.
  • Приглашений: 0
  • Сообщений: 1244
  • Уважение: +51
  • Позитив: +100
  • Пол: Мужской
  • Провел на форуме:
    8 дней 12 часов
  • Последний визит:
    Среда, 5 ноября, 2014г. 01:26:29

Сейчас, но не много. Все никак не могу закончить статью и не факт что закончу.

3) USB MK плата управления. Можно про нее почитать ТУТ (Bascom Cats Eye)

0

11

  • Автор: Pl@yer
  • Hawkadmin
  • Pl@yer
  • Откуда: Столица
  • Зарегистрирован: Суббота, 26 января, 2008г.
  • Приглашений: 0
  • Сообщений: 1244
  • Уважение: +51
  • Позитив: +100
  • Пол: Мужской
  • Провел на форуме:
    8 дней 12 часов
  • Последний визит:
    Среда, 5 ноября, 2014г. 01:26:29

4) Светодиоды - обычные 5мм сверхъяркие в трубках из Макдональдьс.

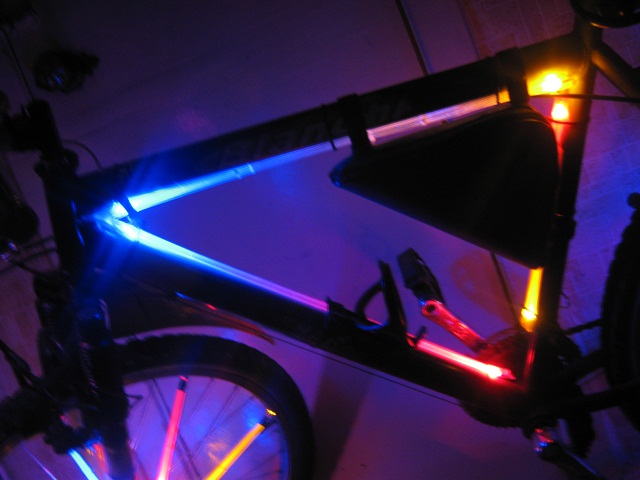

Подобное использовал ТУТ (только трубки прикрепил к потолку)
